一．概述

    WSMC1-4/3/2/1分别为4、3、2、1通道无线应变测试模块，是济南西格马公司自主研发的同系列性能极高的产品，与本公司专用计算机软件配合使用，主要用于以无线方式测量静态和准动态的应变、应力、残余应力，还可测量电压、位移、压力、温度等其它物理信号。应变仪所用的A/D、DSP、存储器、网络通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商，无论是原理图设计还是线路板上元器件的布局及连线，都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，因而测量精度高、线性好、温漂小，可长时间安全可靠地工作，可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力、振动等物理量综合测试。

二．主要功能

1．测量各种线弹性材料的静态应变应力或低频变化的准动态应变应力，如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。

2．测量各种各向同性弹塑性材料的内部残余应力（挤压、焊接、铸造、机加工等产生），如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等，还可去除测残余应力打孔引起的系统误差。

3．可以测量各种物理信号

(1) 一次直接测量信号

ａ．基本信号：应变信号、差分电压信号、单端电压信号

ｂ．扩展信号：压力、力、载荷、扭矩、温度（热电阻、热电偶、或其他温度传感器）、位移等各种物理信号（传感器须直接输出或通过适配器转换成三种基本信号）

（2）二次计算生成信号

 应力信号、残余应力信号、根据一种或多种一次直接测量信号（利用软件中各种复杂高级函数）生成任意虚拟信号

4．计算机软件主要功能

（1）所有一次直接测量信号的数据都可以实时保存

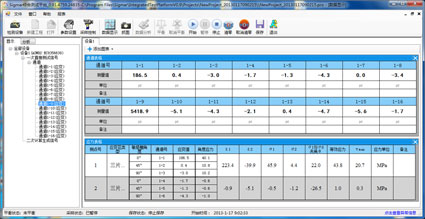

（2）所有被测物理信号的数据实时以表格形式显示

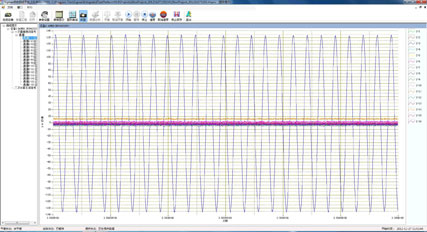

（3）所有被测物理信号的波形实时显示

a.信号随采样次数变化的曲线

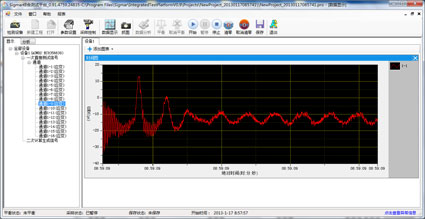

b.信号随时间变化的曲线

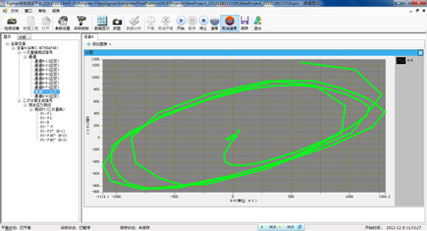

c.信号Y随信号X变化的X－Y曲线

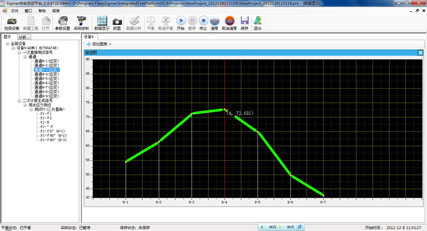

d.被测工件随时间变化的振型图

（4）强大的实时数据分析功能

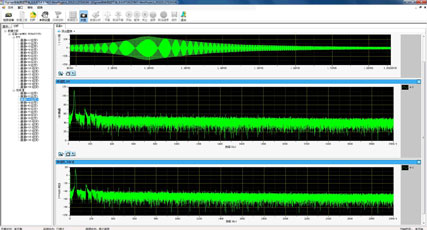

a.FFT频谱分析

b.功率谱分析

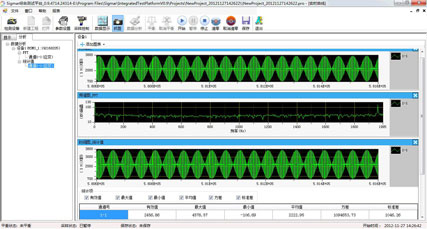

c.统计分析：最大值、最小值、平均值、有效值、方差、标准差

（5）强大的事后数据回放、数据处理、数据分析、图形处理等功能

（6）数据导入导出功能，可导入txt文本和csv文件，导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件，方便查看与进一步处理

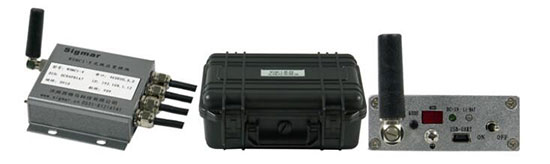

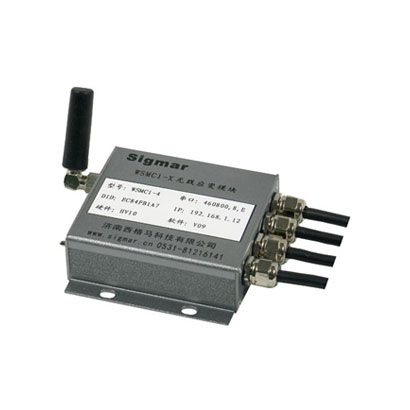

三、 WSMC1-4照片

上标：1、20℃～30℃内，测量值D的误差典型值

2、20℃～30℃内，温度漂移典型值

3、24小时的时漂典型值
